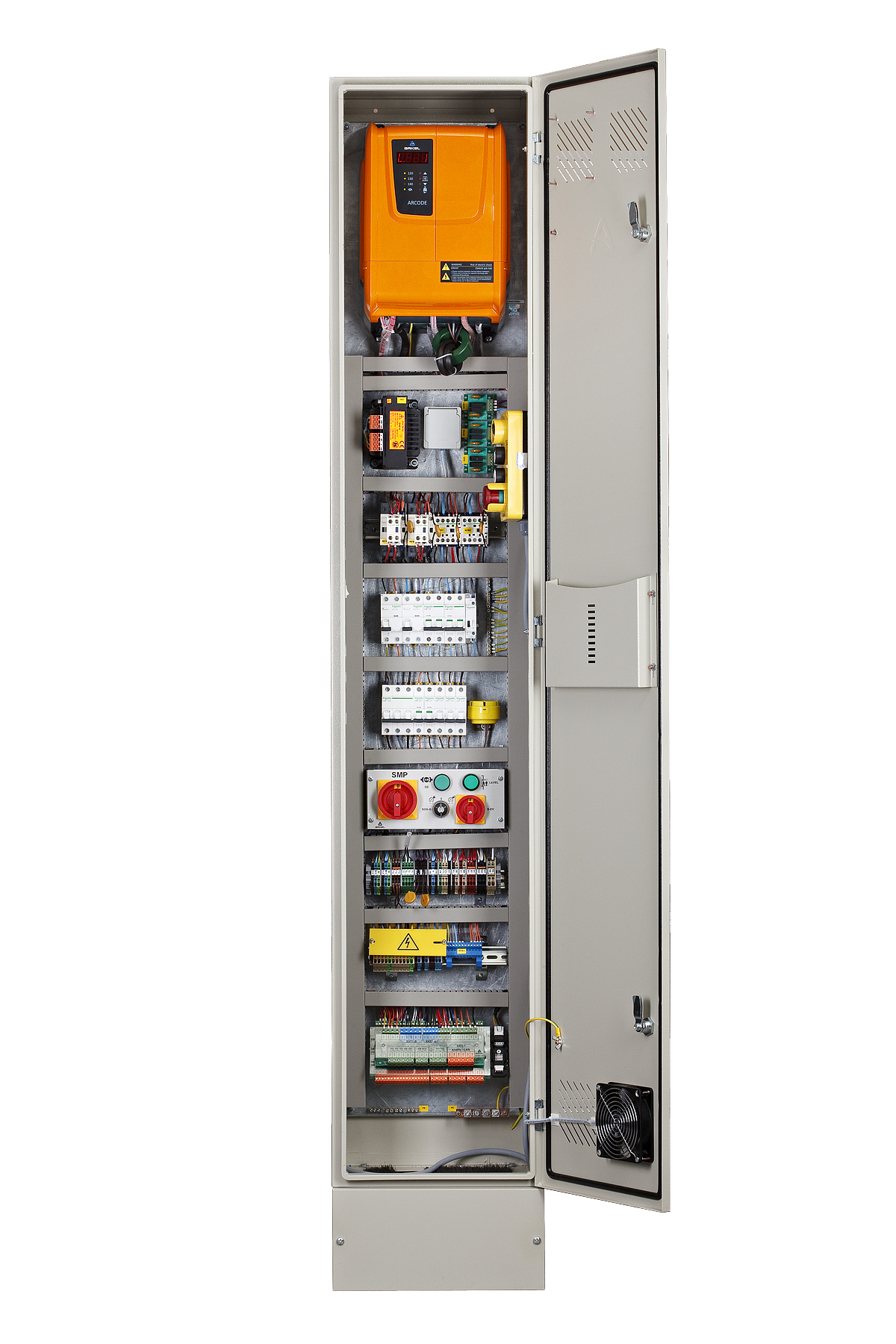

Genel Özellikleri
| Durak Sayısı | : | 64 Durak |
| Tahrik Tipi | : | Kademesiz Hızlı Dişlili Makine Dişlisiz Makine(Makine daireli veya MRL) |
| Asansör Hızı | : | 4 m/s hıza kadar |
| Kumanda Tipi | : | Tek buton toplama Çift buton toplama |
| Grup Kumanda | : | 8 asansöre kadar |
Sistem Özellikleri
Kabin üniteleri ile bağlantı
CANbus hattı üzerinden seri kabin haberleşmesi
Kumanda panosu ile revizyon kutusu arasında soketli yassı kablo ile birebir bağlantı
Kabin butonyeri ile revizyon kutusu arasında soketli tek kablo ile tak-çıkar bağlantı
Kat üniteleri ile bağlantı
CANbus hattı üzerinden seri kat haberleşmesi veya SP16 kartı ile paralel kat bağlantısı.
Tüm kuyu boyunca uzanan, kattan kata soketli kablolar ile eklemeli, kuyu CANbus hattı
Kat butonyerleri için her katta kuyu CANbus hattına takılan soketli kablo ile tak-çıkar bağlantı
Kapı kontakları bağlantısı
Tüm kuyu boyunca uzanan, kattan kata soketli kablolar ile eklemeli, kapı kontak tesisatı
Kat kapıları fiş-kilit kontakları için her katta kapı kontak tesisatına takılan soketli kablolar ile bağlantı
Kuyu dibi tesisatı
Kuyu dibi kutusu ile tek kablo üzerinden soketli bağlantı
Kabin pozisyon bilgisi
Enkoder sistemi ile
Manyetik şalter ve mıknatıslar ile
Otomatik kapı kontrolü
Her tür otomatik kapı kontrolü
Çift kapı desteği ile duraklara göre bağımsız kapı kontrolü
Revizyon kutusunda 1 adet, kumanda panosunda 2 adet kapı kontrol giriş-çıkışları
Kabin butonyeri için gösterge seçenekleri
5.7 inç renkli TFT ekran
240 x 128 piksel grafik LCD göstergeli
128 x 64 piksel grafik LCD göstergeli (yatay/dikey)
2 x 30mm nokta matris göstergeli
3 x 30mm nokta matris göstergeli
Kat butonyeri için çağrı/gösterge modül seçenekleri
240 x 128 piksel grafik LCD göstergeli (kapı üstü)
128 x 64 piksel grafik LCD göstergeli (dikey)
2 x 30mm nokta matris göstergeli
3 x 30mm nokta matris göstergeli
Göstergesiz çağrı kartı
Otomatik kata getirme
1 faz 220VAC UPS veya akü grubu bağlantısı ile
Kolay yöne veya istenen kata
Kapı köprüleme
DBR kartı üzerindeki kapı köprüleme devresiyle kapı erken açma ve kapı açık seviye yenileme
Motor-Faz koruma
Kumanda kartı üzerindeki hazır giriş-çıkışlar ile
Programlanabilir giriş-çıkışlar
Anakart, kabin kartları ve kat kartları üzerinde yer alan serbest programlanabilir giriş-çıkışlar
Test fonksiyonları
Kabin ve kat butonyeri bağlantılarını test etmek için özel test fonksiyonu
Uzaktan kontrol
CANbus hattına bağlanan el terminali ile herhangi bir noktadan ARCODE’ u kumanda edebilme
Kabin-kuyu besleme devreleri
Kaçak akım korumalı kabin ve kuyu besleme sigortaları
Kuyu aydınlatma kontrolü
Darbe akım şalteri ile kuyu aydınlatma kontrolü (kabin üstünden ve kuyu dibinden butonlar ile)
Acil durum alarmı
Acil durum alarm sireni (Kabin üstünden ve kuyu dibinden butonlar ile)
Emniyet devresi bağlantıları
Kumanda panosu, revizyon kutusu ve kuyu dibi kutusunda emniyet devreleri için özel bağlantılar
Uygunluk
EMC test raporlu
Komple asansör kumanda sistemi olarak EN 81-1/2 +A3 standartlarına tam uygunluk

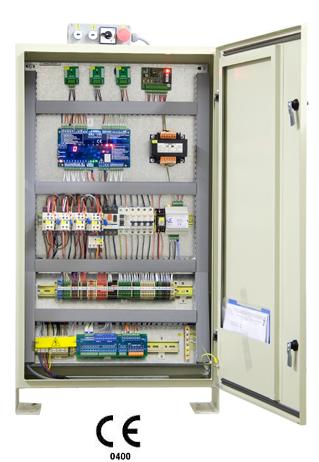

Genel Özellikleri
| Durak Sayısı | : | 8 Durak |
| Tahrik Tipi | : | Tek Hızlı Çift Hızlı |
| Asansör Hızı | : | 1 m/s hıza kadar |
| Kumanda Tipi | : | Basit Kumanda |
| Grup Kumanda | : | Yok |
| Seri Haberleşme | : | Yok |
| Otomatik Kapı Kontrolü | : | Çift kapı kontrolü |
Sistem Özellikleri
Kabin ve kat tesisatı
Paralel kabin ve kat tesisatı
Kabin pozisyon bilgisi
Manyetik şalter ve mıknatıslar ile
Kabin girişi
Her kapı için 1 adet Auto_Kg kartı ilavesi ile çift kapı kontrolü
Otomatik kapı tipi
Her tür otomatik kapı kontrolü
Kata getirme sistemi
Pano içerisine entegre AKUS-SD kata getirici ilavesi ile (Opsiyonel)
Motor-Faz koruma
MKR-02C motor-faz koruma kartı desteği ile
Gösterge kod çıkışları
+ 7-segment gösterge çıkışları
+ GKS kartı ilavesi ile binary/gray kod çıkışları (Opsiyonel)
+ Katta çıkış sinyalleri
Emniyet devresi bağlantıları
KBK-5 kartı desteği ile emniyet devresi için özel bağlantı
Uygunluk
Komple pano olarak EN 81-1 standartlarına tam uygunluk

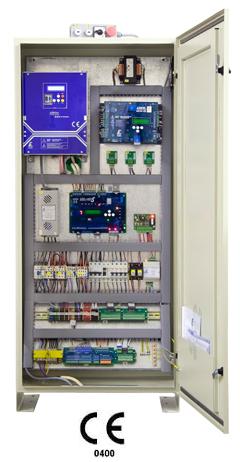

Genel Özellikleri
| Durak Sayısı | : | 16 Durak |
| Tahrik Tipi | : | Tek Hızlı Çift Hızlı Kademesiz Hızlı |
| Asansör Hızı | : | 1.6 m/s hıza kadar |
| Kumanda Tipi | : | Basit Kumanda İç-Dış Karışık Tek buton çift yön toplama Tek buton aşağı toplama Tek buton yukarı toplama Çift buton toplama |
| Grup Kumanda | : | 2 asansöre kadar |
| Seri Haberleşme | : | Kabin ile |
| Otomatik Kapı Kontrolü | : | Çift kapı kontrolü |
Sistem Özellikleri
Kabin tesisatı
RK22 revizyon kutusu desteği ile seri kabin tesisatı (Opsiyonel)
Paralel kabin tesisatı
Kat tesisatı
Paralel kat tesisatı
Kabin pozisyon bilgisi
Manyetik şalter ve mıknatıslar ile
Kabin girişi
Her kapı için 1 adet Auto_Kg kartı ilavesi ile çift kapı kontrolü
Otomatik kapı tipi
Her tür otomatik kapı kontrolü
Kata getirme sistemi
Pano içerisine entegre AKUS-SD kata getirici ilavesi ile (Opsiyonel)
Motor-Faz koruma
MKR-02C motor-faz koruma kartı desteği ile
Gösterge kod çıkışları
+ Dahili 7-segment gösterge çıkışları
+ GKS kartı ilavesi ile binary/gray kod çıkışları (Opsiyonel)
Emniyet devresi bağlantıları
KBK-5 kartı desteği ile emniyet devresi için özel bağlantı
Uygunluk
Komple pano olarak EN 81-1 standartlarına tam uygunluk

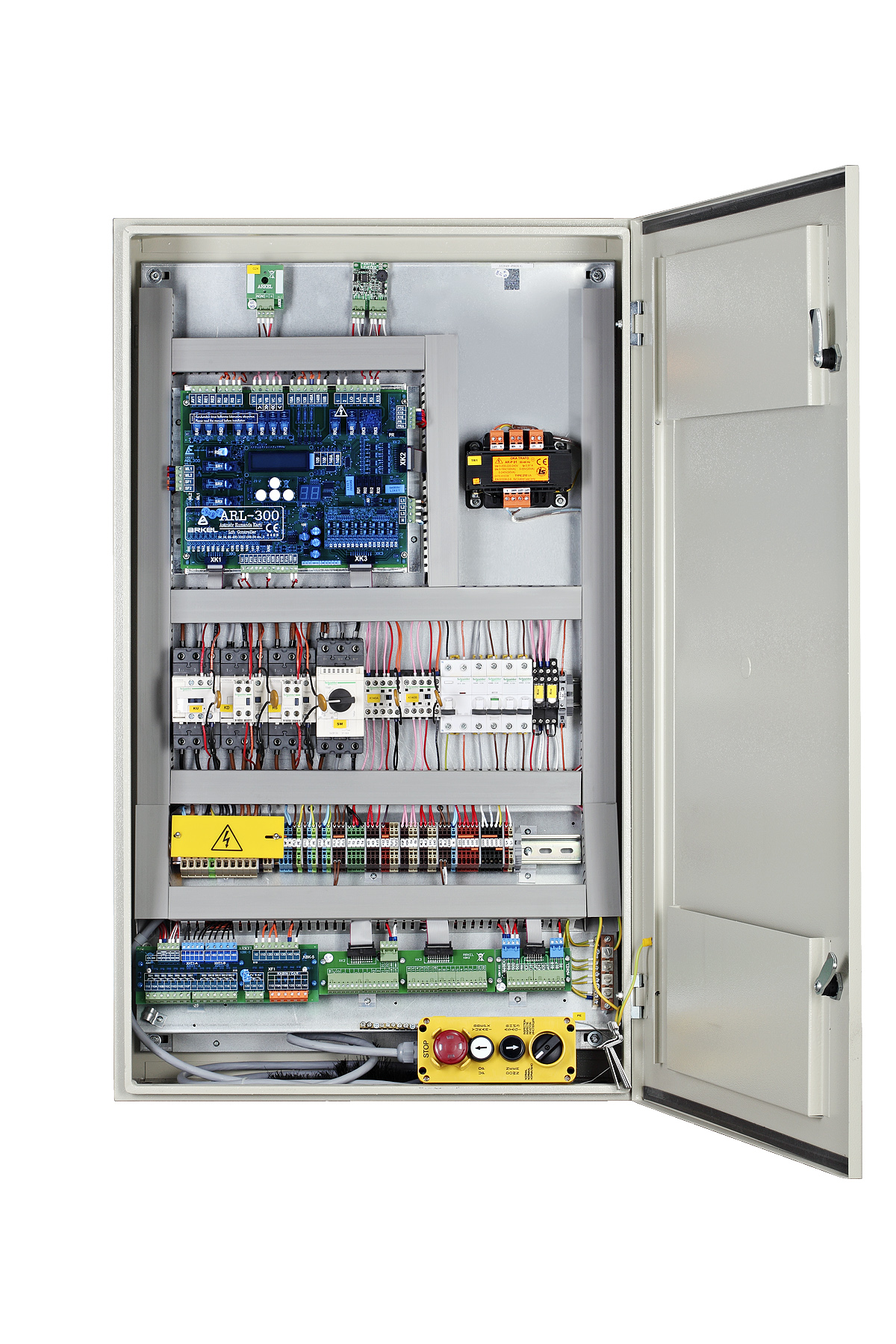

Genel Özellikleri
| Durak Sayısı | : | 24 Durak |
| Tahrik Tipi | : | Çift Hızlı Hidrolik Kademesiz Hızlı + Dişlili makine + Dişlisiz makine(Makine daireli veya MRL) |
| Asansör Hızı | : | 1.6 m/s hıza kadar |
| Kumanda Tipi | : | Basit Kumanda İç-Dış Karışık Tek buton çift yön toplama Tek buton aşağı toplama Tek buton yukarı toplama Çift buton toplama |
| Grup Kumanda | : | 4 asansöre kadar |
| Seri Haberleşme | : | Kabin ile |
| Otomatik Kapı Kontrolü | : | Çift kapı kontrolü |
Sistem Özellikleri
Kabin tesisatı
16 durağa kadar RK22 revizyon kutusu desteği ile seri kabin tesisatı
16 durak üstünde 1 adet FX_SERI_32 kartı ilavesi ve RK32 revizyon kutusu desteği ile seri kabin tesisatı
16 durağa kadar paralel kabin tesisatı
Kat tesisatı
Paralel kat tesisatı
Kabin pozisyon bilgisi
VVVF ve hidrolik sistemler için monostable manyetik şalter ve şerit mıknatıslar ile
Çift hızlı sistemler için bistable manyetik şalter ve yuvarlak mıknatıslar ile
Kabin girişi
Kumanda kartı üzerindeki hazır giriş-çıkışlar ile tek otomatik kapı kontrolü
2 adet Auto_Kg kartı ilavesi ile çift otomatik kapı kontrolü
Otomatik kapı tipi
Her tür otomatik kapı kontrolü
Kata getirme sistemi(Halatlı asansörler için)
Pano içerisine entegre AKUS-SD kata getirici ilavesi ile
Acil indirme sistemi (Hidrolik asansörler için)
ARL-SARJ kartı ve 2 adet 12V akü ilavesi ile
Kapı köprüleme
Kapı erken açma ve kapı açık seviye yenileme
Motor-Faz koruma
Kumanda kartı üzerindeki hazır giriş-çıkışlar ile
Gösterge kod çıkışları
Dahili binary kod, gray kod ve 7-segment gösterge çıkışları ile (Programlanabilir)
Emniyet devresi bağlantıları
KBK-5 kartı desteği ile emniyet devresi için özel bağlantı
Uygunluk
Komple pano olarak EN 81-1/2 +A3 standardına tam uygunluk

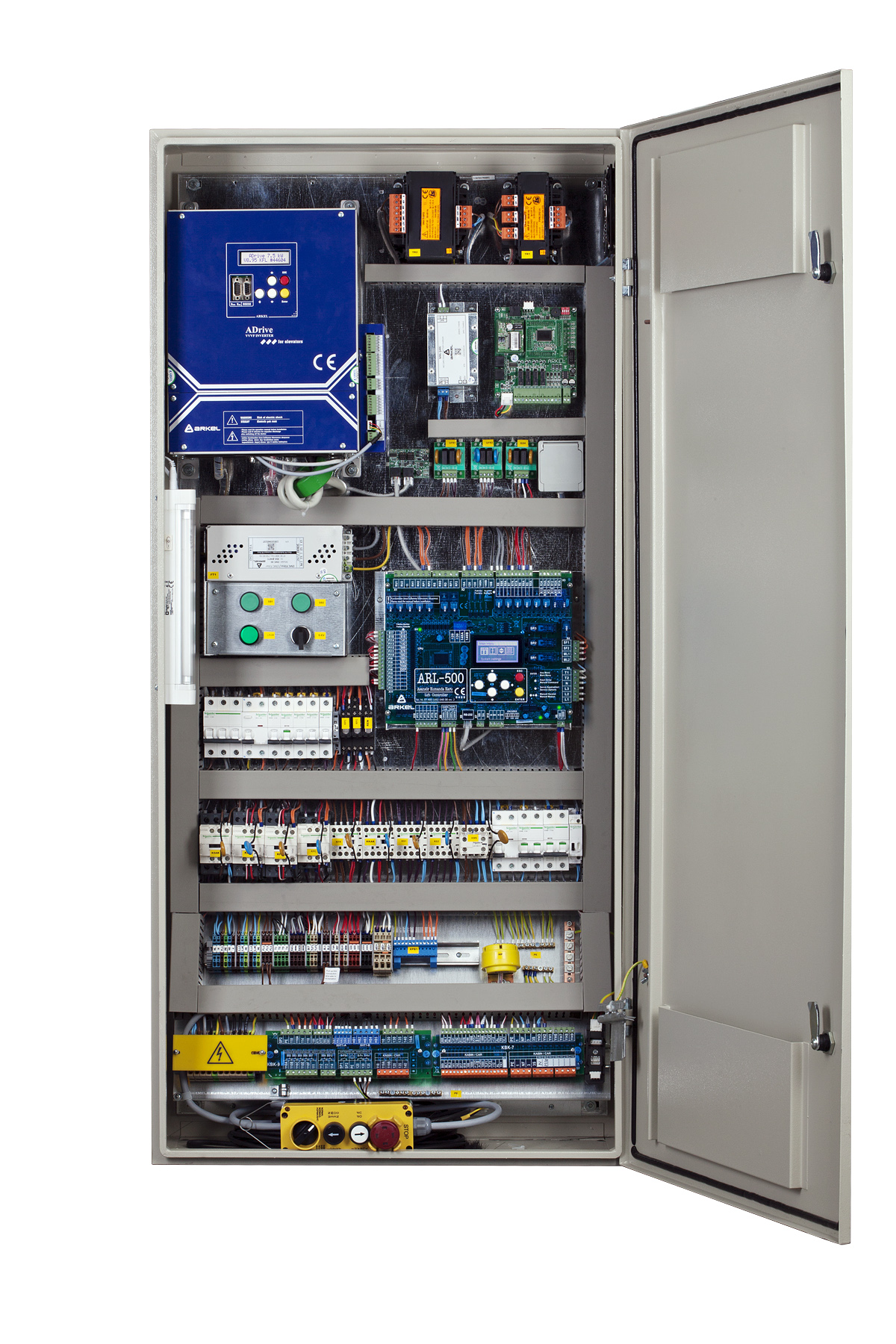

Genel Özellikleri
| Durak Sayısı | : | 48 Durak |
| Tahrik Tipi | : | Çift Hızlı Hidrolik Kademesiz Hızlı + Dişlili makine + Dişlisiz makine(Makine daireli veya MRL) |
| Asansör Hızı | : | 2.5 m/s hıza kadar |
| Kumanda Tipi | : | Tek buton toplama Çift buton toplama |
| Grup Kumanda | : | 8 asansöre kadar |
| Seri Haberleşme | : | Kat ve kabin kasetleri ile CANbus üzerinden |
| Kabin Pozisyon Bilgisi | : | Manyetik şalterler Enkoderli sistem |
| Otomatik Kapı Kontrolü | : | Duraklara göre bağımsız çift otomatik kapı kontrolü |
Sistem Özellikleri
Kabin üniteleri ile bağlantı
CANbus hattı üzerinden seri kabin haberleşmesi
Kumanda panosu ile revizyon kutusu arasında soketli yassı kablo ile birebir bağlantı
Kabin butonyeri ile revizyon kutusu arasında soketli tek kablo ile tak-çıkar bağlantı
Kat üniteleri ile bağlantı
CANbus hattı üzerinden seri kat haberleşmesi
Tüm kuyu boyunca uzanan, kattan kata soketli kablolar ile eklemeli, kuyu CANbus hattı
Kat butonyerleri için her katta kuyu CANbus hattına takılan soketli kablo ile tak-çıkar bağlantı
Kapı kontakları bağlantısı
Tüm kuyu boyunca uzanan, kattan kata soketli kablolar ile eklemeli, kapı kontak tesisatı
Kat kapıları fiş-kilit kontakları için her katta kapı kontak tesisatına takılan soketli kablolar ile bağlantı
Kuyu dibi tesisatı
Kuyu dibi kutusu ile tek kablo üzerinden soketli bağlantı
Kabin pozisyon bilgisi
Enkoder sistemi ile
Manyetik şalter ve mıknatıslar ile
Otomatik kapı kontrolü
Her tür otomatik kapı kontrolü
Çift kapı desteği ile duraklara göre bağımsız kapı kontrolü
Revizyon kutusunda 1 adet, kumanda panosunda 2 adet kapı kontrol giriş-çıkışları
Kabin butonyeri için gösterge seçenekleri
240 x 128 piksel grafik LCD göstergeli
128 x 64 piksel grafik LCD göstergeli (yatay/dikey)
2 x 30mm nokta matris göstergeli
3 x 30mm nokta matris göstergeli
Kat butonyeri için çağrı/gösterge modül seçenekleri
240 x 128 piksel grafik LCD göstergeli (kapı üstü)
128 x 64 piksel grafik LCD göstergeli (dikey)
2 x 30mm nokta matris göstergeli
3 x 30mm nokta matris göstergeli
Göstergesiz çağrı kartı
Kata getirme sistemi (Halatlı asansörler için)
Pano içerisine entegre AKUS-SD kata getirici ilavesi ile
Acil indirme sistemi (Hidrolik asansörler için)
ARL-SARJ kartı ve 2 adet 12V akü ilavesi ile
Kapı köprüleme
Kumanda kartı üzerindeki kapı köprüleme devresiyle kapı erken açma ve kapı açık seviye yenileme
Motor-Faz koruma
Kumanda kartı üzerindeki hazır giriş-çıkışlar ile
Programlanabilir giriş-çıkışlar
Anakart, kabin kartları ve kat kartları üzerinde yer alan serbest programlanabilir giriş-çıkışlar
Test fonksiyonları
Kabin ve kat butonyeri bağlantılarını test etmek için özel test fonksiyonu
Uzaktan kontrol
CANbus hattına bağlanan el terminali ile herhangi bir noktadan ARL-500 anakartını ve ADrive hız kontrol cihazını kumanda edebilme
Kabin-kuyu besleme devreleri
Kaçak akım korumalı kabin ve kuyu besleme sigortaları
Kuyu aydınlatma kontrolü
Darbe akım şalteri ile kuyu aydınlatma kontrolü (kabin üstünden ve kuyu dibinden butonlar ile)
Acil durum alarmı
Acil durum alarm sireni (Kabin üstünden ve kuyu dibinden butonlar ile)
Emniyet devresi bağlantıları
Kumanda panosu, revizyon kutusu ve kuyu dibi kutusunda emniyet devreleri için özel bağlantılar
Uygunluk
EMC test raporlu
Komple asansör kumanda sistemi olarak EN 81-1/2 +A3 standartlarına tam uygunluk
